PGQ2自动电源切换开关（以下简称切换开关）适用于交流50Hz，额定工作电压380V，额定工作电流63A-225A双电源供电系统，用自动或手动操作方式完成常用电源与备用电源之间的切换。
新一代智能化双电源自动切换系统。它以最新的微机控制系统为核心，采用电磁兼容性设计抗干扰性强、长期工作稳定可靠，配以大屏幕背光LCD显示，给用户形成一个良好的人机对话界面，操作警示简便及高度智能化，是一种理想的机电一体化新型双电源自动切换系统。
本产品适用于特类、类电力系统、高层建筑、住宅小区、军事设施、医院、机场、码头、商场、通信、消防、冶金、化工、纺织、石油、煤矿等不允许停电的重要场所。
1.安装的海拔高度不应超过2000米；
2.周围环境温度上限不高于+40℃，下限不低于-5℃，24小时平均值不超过+35℃；
3.大气的相对湿度在周围空气温度为+40℃时不超过50%，在较低的温度下，可以有较高的湿度，应考虑到温度变化会发生产品表面的凝露；
4.无爆炸危险的介质，且介质无足以腐蚀和破坏绝缘的气体与尘埃；
5.无显著摇动和冲击震动的地方。
本智能转换开关由微电脑控制器和开关转换装置两大部分组成，二者之间有专用线缆连接。
开关由微电脑控制器、微型电动机、齿轮机、微动开关、操作键盘、LCD显示屏、塑壳断路器等组成。具有自动、手动操作，机械电气双重联锁等特点，最大程度满足供、配电需要。
开关工作有三个状态位置供用户选择：常用电源（N）合、双分、备用电源（R）合，开关具有体积小，重量轻，工作稳定，使用方便等特点。

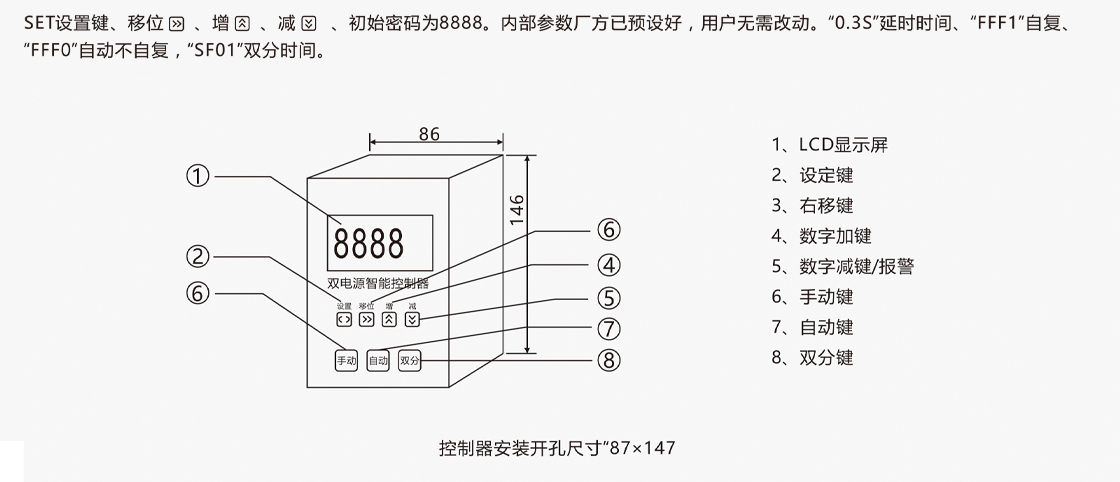

PGQ2是一款新型智能自保双电源转换开关。智能控制器由键盘位输入和（LCD）显示，可对常用电源（N）和备用电源（R）三相同步检测：对断相、过压、失压或欠压，低于额定工作电压值的75%时判为欠压，高于额定工作电压，120%时判为过压。备用电源（R）故障报警及双分，本机对检测结果做出处理，然后发出相应指令，处理结果可显在（LCD）上，给用户一个良好的人机对话界面，报警亦可人工关闭，按③键，当前无论工作在何等模式下，微机检测到异常数据，3S从异常电源断开进入双分保护状态，经延时（0-30S）转换到正常电源供电。例：自投自复模式，常用电源（叫出现异常将自动转换到备用电源（R）供电，如常用电源（N）恢复正常则侧自动返回，如两路工作电源同出现故障，微机3S后将发出双分指令，其电源恢复正常者优先工作。）
工作模式：自投自复（R）式 适用电网与电网
自投不自复（S）式 适用电网与电网(备用优先型)
自投自复（F）式 适用电网与发电
（另可附加消防功能（DC24V）
|
尺寸 型号 |
断路器型号 |
柜架电流 |
额定工作电流(A) |
开断电流kA |
客定工作电压(V) |
绝缘电压(V) |
频率 |
延迟时间 |
控制额定工作电压 |
机械寿命 |
|
PGQ2-100/3 |
CM1系列 TM30系列 |
100 |
10/16/20/32/40 50/63/80/100 |
参见具体型号 断路器说明书 |
400 |
2500~1分钟内 无闪烁无击穿 |
50-60Hz |
0-30秒可调 （末端型无此功能） |
AC230V |
AC230V |
|
PGQ2-100/4 |
||||||||||
|
PGQ2-225/3 |
225 |
100/125/140/160 180/200/225 |
||||||||
|
PGQ2-225/4 |
||||||||||
|
PGQ2-400/3 |
400 |
200/250/315/350/400 |
||||||||
|
PGQ2-400/4 |
||||||||||
|
PGQ2-630/3 |
630 |
250/315/350/400/500/630 |
||||||||
|
PGQ2-630/4 |
||||||||||
|
PGQ2-800/3 |
800 |
630/700/800 |
||||||||
|
PGQ2-800/4 |
||||||||||
|
PGQ2-1250/3 |
2000 |
1250/1600/2000 |
||||||||
|
PGQ2-2000/3 |
|

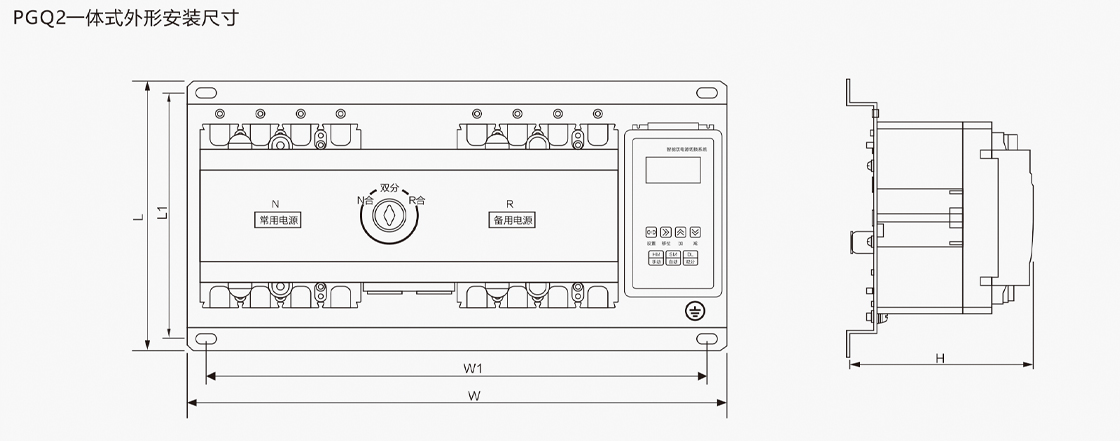

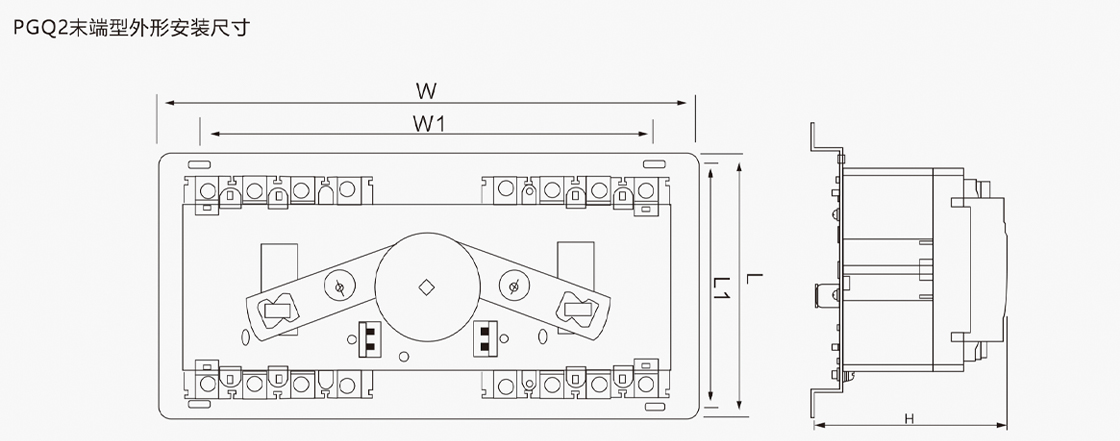

尺寸规格 |
W |
W1 |
L |
L1 |
H |
|
PGQ2-100/3P I型 |
292 |
265 |
205 |
185 |
112 |
|
PGQ2-100/4P I型 |
322 |
295 |
205 |
185 |
112 |
|
PGQ2-225/3P I型 |
330 |
300 |
212 |
191 |
132 |
|
PGQ2-225/4P I型 |
365 |
335 |
212 |
191 |
132 |
|
PGQ2-400/3P I型 |
455 |
400 |
223 |
291 |
220 |
|
PGQ2-400/4P I型 |
510 |
455 |
223 |
291 |
220 |
|
PGQ2-630/3P I型 |
570 |
510 |
325 |
296 |
245 |
|
PGQ2-630/4P I型 |
630 |
570 |
325 |
296 |
245 |
|
PGQ2-800/3P I型 |
610 |
554 |
345 |
315 |
245 |
|
PGQ2-800/4P I型 |
680 |
630 |
345 |
315 |
245 |
|
尺寸规格 |
W |
W1 |
L |
L1 |
H |
|
PGQ2-100/3P Ⅱ型 |
392 |
365 |
205 |
185 |
112 |
|
PGQ2-100/4P Ⅱ型 |
423 |
395 |
205 |
185 |
112 |
|
PGQ2-225/3P Ⅱ型 |
430 |
400 |
215 |
193 |
132 |
|
PGQ2-225/4P Ⅱ型 |
465 |
435 |
215 |
193 |
132 |
|
PGQ2-400/3P Ⅱ型 |
565 |
510 |
322 |
290 |
220 |
|
PGQ2-400/4P Ⅱ型 |
615 |
560 |
322 |
290 |
220 |
|
PGQ2-630/3P Ⅱ型 |
720 |
665 |
325 |
293 |
243 |
|
PGQ2-630/4P Ⅱ型 |
740 |
680 |
325 |
293 |
243 |
|
PGQ2-800/3P Ⅱ型 |
720 |
668 |
345 |
315 |
250 |
|
PGQ2-800/4P Ⅱ型 |
790 |
735 |
345 |
315 |
250 |
|
PGQ2-1250/3P Ⅱ型 |
|||||
|
PGQ2-1250/4P Ⅱ型 |
800 |
750 |
395 |
370 |
390 |
