自动转换开关主要用于交流50Hz，额定电压380V，直流额定电压220V，额定电流16A至3200A的配电或电动机网络中一主一备用电源切换系统及市电和发电机组的负荷切换。同事可用于不频繁接通和分断电路的隔离之用。
产品广泛应用于消防、医院、银行、高层建筑等不允许断电的重要供电场所的输、配电系统及自动化系统。PGQ3系列自动化开关符合下列国际标准：
IEC60947-1（2001）《低压开关设备和控制设备第一部分总则》
IEC60947-3（2005）《低压开关设备和控制设备、开关、隔离器、隔离开关及熔断器组合电器》
IEC60947-6-1（2005）《低压开关设备和控制设备多功能开关自动转换开关电器》
▲周围空气温度不高于+40℃，不低于-5℃；
▲安装地点的海拔不超过2000m；
▲湿度：最高温度在+40℃时，空气相对湿度不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露应采取特殊的措施。
▲周围环境的污染等级为3级
▲开关应按照在无显著摇动、冲击振动和没有雨雪侵袭的地方，同时安装地点应无爆炸危险介质，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。
▲采用双列复合式触头\横拉式机构\微电机预储能及微电子控制技术术，基本实现零飞狐（无灭弧罩）；
▲采用可靠的机械联锁和电气联锁，执行无元件采用独立的负荷隔离开关，使用安全可靠；
▲采用过零位技术，紧急情况下可强制置零（同时切断两路电源），满足消防联动需要；
▲执行负荷隔离开关切换采用单一电动机驱动，切换可靠平稳、无噪音、冲击力小：
▲操作器驱动电机只在执行负荷隔离开关切换瞬间通过电流，稳态工作无需提供工作电流，节能显著；
▲执行负荷隔离开关带有机械联锁装置，保证常用、备用电源工作可靠互不干涉；
▲具有明显通断位置指示、挂锁等功能，可靠实现电源与负载间的隔离；
▲安全性能好，自动化程度高，可靠性高，使用寿命8000次以上；
▲机电一体化设计，开关转换准确、灵活、顺畅，采用国际先进的逻辑控制技术，抗干扰能力强，对外无干扰；
▲具有主电源合、备用电源分；主电源分、备用电源合；主、备电源均断开三种稳定工作（Ⅰ-O-Ⅱ）；
▲安装方便，控制回路采用接插式端子连接；
▲四种操作功能：紧急手动操作、电动远程控制操作、自动控制状态时紧急断开操作、自动控制操作。
PGQ3系列自动转化开关主要用于交流50Hz，额定电压380V，直接额定电压220V，额定电流16至3200A的配电或电动机网络中一主一备或互为备用电源切换系统及市电和发电机组的负荷切换。同时可用于不频繁接通与分断电路及线路的隔离之用。
产品广泛应用于消防、医院、银行、高层建筑等不允许断电的重要供电场所的输、配电系统及自动化系统。
|
型号 |
PGQ3 |
|||||||||||
|
100A |
160A |
250A |
630A |
800A |
1000A |
1600A |
2000A |
2500A |
3200A |
|||
|
额定电流In(A) |
100A |
160A |
250A |
630A |
800A |
1000A |
1600A |
2000A |
2500A |
3200A |
||
|
额定绝缘电压Ui(V) |
500 |
500 |
500 |
500 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
||
|
介质强度(V) |
5000 |
5000 |
5000 |
8000 |
||||||||
|
额定冲击耐受电压Uimp KV(安装类别Ⅳ) |
8 |
8 |
8 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
||
|
额定工作电流le(A) |
400V |
AC-31 |
100 |
160 |
250 |
630 |
800 |
1000 |
1600 |
2000 |
2500 |
3200 |
|
AC-33 |
80 |
160 |
250 |
536 |
800 |
1000 |
1000 |
1250 |
1250 |
1250 |
||
|
AC-35 |
100 |
160 |
250 |
630 |
800 |
1000 |
1250 |
2000 |
2000 |
2500 |
||
|
220V |
DC-31 |
100 |
160 |
250 |
630 |
|||||||
|
DC-33 |
80 |
125 |
200 |
500 |
||||||||
|
DC-35 |
100 |
160 |
250 |
500 |
||||||||
|
电动机功率P(400V)KW |
32 |
80 |
132 |
280 |
||||||||
|
额定短时耐受电流Icw（KA Rms）01S/1S |
9/5 |
20/10 |
25/12 |
50/25 |
26 |
50 |
50 |
50 |
50 |
55 |
||
|
额定分断能力(Arms)AC33 380V |
800 |
1000 |
1600 |
3200 |
8le |
8le |
8le |
8le |
8le |
8le |
||
|
额定接通能力(Arms)AC33 380V |
1000 |
1250 |
2000 |
4000 |
10le |
10le |
10le |
10le |
10le |
10le |
||
|
额定短路接通能力Icm(KA峰值) |
10 |
12 |
17 |
30 |
100 |
100 |
120 |
80 |
80 |
80 |
||
|
机械寿命(循环操作次数) |
10000 |
10000 |
10000 |
5500 |
||||||||
|
电气寿命CosΦ=0.65 AC33 |
1500 |
1000 |
1000 |
500 |
||||||||
|
转换时间 |
Ⅰ-O-Ⅱ或Ⅱ-O-Ⅰ |
0.5 |
1.0 |
1.1 |
1.2 |
1.2 |
1.2 |
1.2 |
2.4 |
2.4 |
2.4 |
|
|
Ⅰ-O-Ⅱ或Ⅱ-O(S) |
0.3 |
0.6 |
0.7 |
0.8 |
1.2 |
1.2 |
1.2 |
2.4 |
2.4 |
2.4 |
||
|
电器控制能耗 |
24V(DC)(W) |
50 |
75 |
75 |
90 |
90 |
98 |
98 |
120 |
120 |
120 |
|
|
220V(AC)(W) |
50 |
75 |
75 |
90 |
90 |
98 |
98 |
120 |
120 |
120 |
||
|
操作力矩(Nm) |
15 |
22 |
30 |
45 |
||||||||
|
规格 |

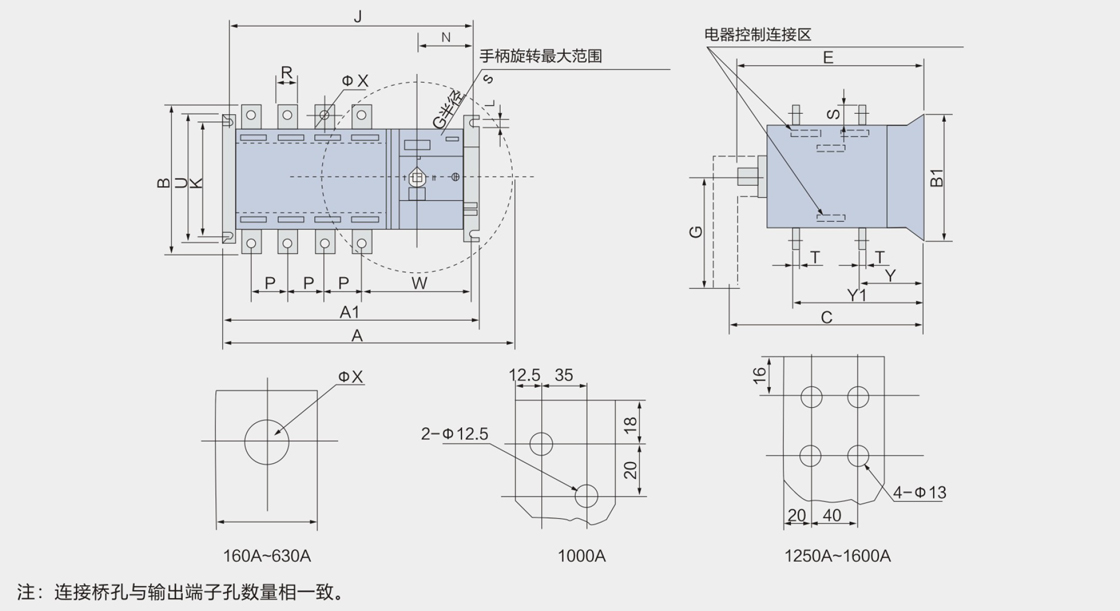

外型尺寸与安装尺寸 |
|||||||||||||||||||
|
In |
A |
A1长 |
B宽 |
B1 |
C |
E高 |
G |
J安装 |
K安装 |
L |
N |
P |
R |
S |
T |
U |
W |
ΦX |
Y |
Y1 |
|
100A/3 |
235 |
232 |
108 |
107 |
141 |
140 |
115 |
221.5 |
84 |
7 |
74.5 |
30 |
13 |
18 |
2.5 |
107 |
126 |
6 |
39 |
92 |
|
100A/4 |
247 |
244 |
108 |
107 |
141 |
140 |
115 |
233.5 |
84 |
7 |
74.5 |
30 |
13 |
18 |
2.5 |
107 |
126 |
6 |
39 |
92 |
|
125A/3 |
292 |
267 |
135 |
142 |
230 |
193 |
145 |
251 |
102 |
7 |
91 |
36 |
20 |
25 |
3.5 |
126 |
158 |
9 |
57 |
127 |
|
125A/4 |
322 |
300 |
135 |
142 |
230 |
193 |
145 |
284 |
102 |
7 |
91 |
36 |
20 |
25 |
3.5 |
126 |
158 |
9 |
57 |
127 |
|
160A/3 |
292 |
270 |
135 |
142 |
230 |
193 |
145 |
251 |
102 |
7 |
91 |
36 |
20 |
25 |
3.5 |
126 |
158 |
9 |
57 |
127 |
|
160A/4 |
322 |
300 |
135 |
142 |
230 |
193 |
145 |
284 |
102 |
7 |
91 |
36 |
20 |
25 |
3.5 |
126 |
158 |
9 |
57 |
127 |
|
250A/3 |
356 |
305 |
170 |
142 |
230 |
193 |
145 |
287 |
102 |
7 |
91 |
50 |
25 |
30 |
3.5 |
135 |
168 |
11 |
58 |
130 |
|
250A/4 |
406 |
360 |
170 |
142 |
230 |
193 |
145 |
343 |
102 |
7 |
91 |
50 |
25 |
30 |
3.5 |
135 |
168 |
11 |
58 |
130 |
|
400A/3 |
487 |
375 |
239 |
220 |
274 |
263 |
189 |
356 |
180 |
9 |
93 |
65 |
32 |
39 |
5 |
220 |
203 |
11 |
82 |
186 |
|
400A/4 |
552 |
433 |
239 |
220 |
274 |
263 |
189 |
416 |
180 |
9 |
93 |
65 |
32 |
39 |
5 |
220 |
203 |
11 |
82 |
186 |
|
630A/3 |
487 |
375 |
239 |
220 |
274 |
263 |
189 |
356 |
180 |
9 |
93 |
65 |
40 |
49 |
5 |
220 |
203 |
12 |
82 |
186 |
|
630A/4 |
552 |
433 |
239 |
220 |
274 |
263 |
189 |
416 |
180 |
9 |
93 |
65 |
40 |
49 |
5 |
220 |
203 |
12 |
82 |
186 |
|
800A/3 |
670 |
515 |
310 |
250 |
321 |
308 |
443 |
495 |
220 |
11 |
87 |
120 |
60 |
54.5 |
8 |
250 |
207 |
13 |
107 |
240 |
|
800A/4 |
760 |
636 |
310 |
250 |
321 |
308 |
443 |
616 |
220 |
11 |
87 |
120 |
60 |
54.5 |
8 |
250 |
207 |
13 |
107 |
240 |
|
1000A/3 |
670 |
515 |
310 |
250 |
321 |
308 |
443 |
495 |
220 |
11 |
87 |
120 |
60 |
54.5 |
8 |
250 |
207 |
13 |
107 |
240 |
|
1000A/4 |
760 |
636 |
310 |
250 |
321 |
308 |
443 |
616 |
220 |
11 |
87 |
120 |
60 |
54.5 |
8 |
250 |
207 |
13 |
107 |
240 |
|
1250A/3 |
670 |
515 |
336 |
250 |
321 |
308 |
443 |
495 |
220 |
11 |
87 |
120 |
80 |
68 |
8 |
250 |
207 |
13 |
108 |
240 |
|
1250A/4 |
760 |
636 |
338 |
250 |
321 |
308 |
443 |
616 |
220 |
11 |
87 |
120 |
80 |
68 |
8 |
250 |
207 |
13 |
108 |
240 |
|
1600A/3 |
670 |
515 |
338 |
250 |
321 |
308 |
443 |
495 |
220 |
11 |
87 |
120 |
80 |
69 |
10 |
250 |
207 |
13 |
108 |
240 |
|
1600A/4 |
760 |
636 |
438 |
250 |
321 |
308 |
443 |
616 |
220 |
11 |
87 |
120 |
80 |
69 |
10 |
250 |
207 |
13 |
108 |
240 |
|
2000A/4 |
800 |
646 |
405 |
247 |
480 |
467 |
447 |
613 |
215 |
12 |
84.5 |
120 |
80 |
112 |
10 |
244 |
204.5 |
13 |
105 |
169 |
|
2500A/4 |
800 |
646 |
427 |
247 |
480 |
467 |
447 |
613 |
215 |
12 |
84.5 |
120 |
120 |
113 |
15 |
244 |
204.5 |
13 |
98 |
174 |
|
3200A/3 |
800 |
646 |
458 |
247 |
480 |
467 |
447 |
613 |
215 |
12 |
84.5 |
120 |
120 |
119 |
15 |
244 |
204.5 |
13 |
98 |
179 |
