产品概述
该系列剩余电流式电气火灾监控装置安装在0.4kV低压配电系统中，用于检测TN-C-S、TN-S及局部TT系统中的剩余电流、温度等有关电气火灾隐患产生的电气参数，当被保护线路中监控装置参数超过报警设定值时，能发生报警和控制信号，以便消除剩余电流引起的电气火灾隐患。产品采用RS485总线进行通讯，可以与其它监控报警器、监控单元或监控主机联合组成火灾监控系统，可根据用户需要选择集中总线型的信息管理模式或功能分区型的信息管理模式。符合GB14287.2-2014《电气火灾监控系统第2部分：剩余电流式电气火灾监控探测器》

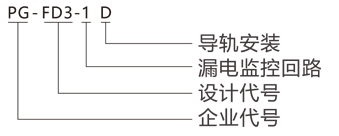

型号含义

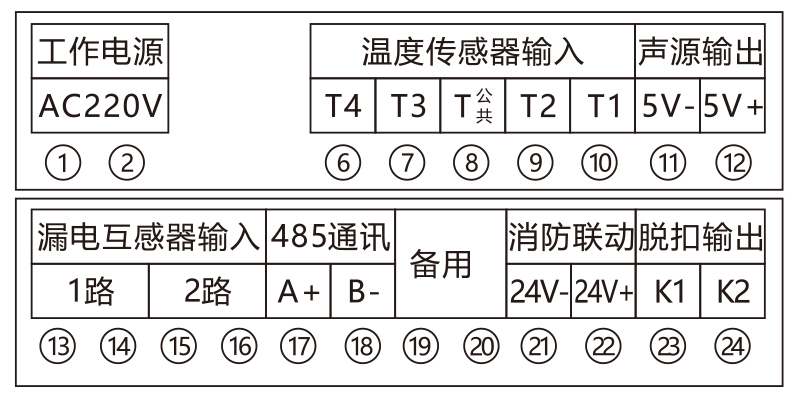

接线端子图
主要技术参数
|
项目 |
技术参数 |
|
工作电压 |
AC220V |
|
漏电通道回路数 |
2路 |
|
温度通道回路数 |
4路 |
|
脱扣输出方式 |
继电器无源信号输出 |
|
漏电报警值 |
0-1000mA可调，出厂默认值600mA |
|
温度报警值 |
0-200℃可调，出厂默认值80℃ |
|
报警方式 |
声光报警 |
|
报警声声压 |
≥70dB/m |
|
通讯方式 |
RS485标准Modbus-RTU通讯协议 |
|
通讯介质 |
ZR-RVS-2*1.5双绞屏蔽线 |
|
消防联动 |
DC24V消防信号输入 |
|
设备尺寸 |
长72mm*宽60mm*高88mm |
|
安装方式 |
柜内标准35mm导轨安装 |
|
执行标准 |
GB14287.2-2014 |

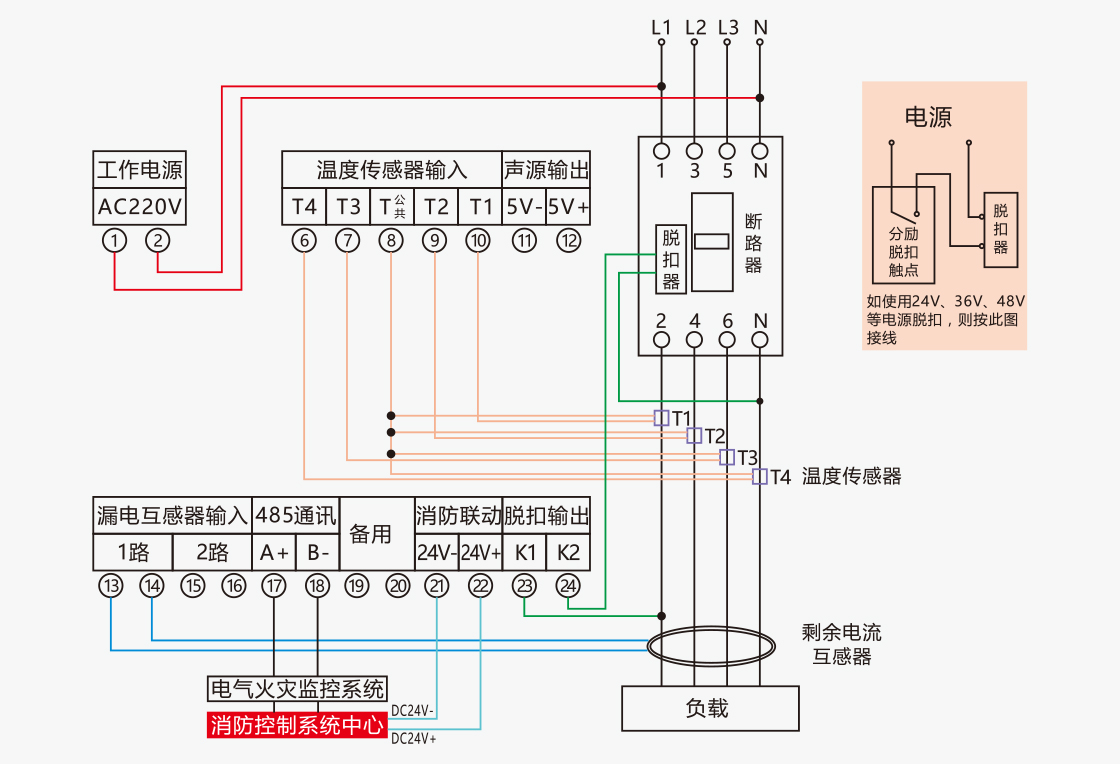

典型接线图

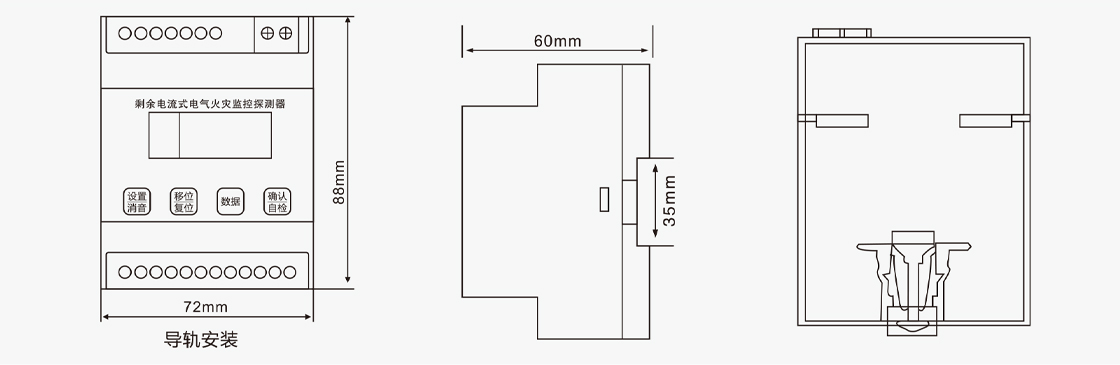

产品外形尺寸图
