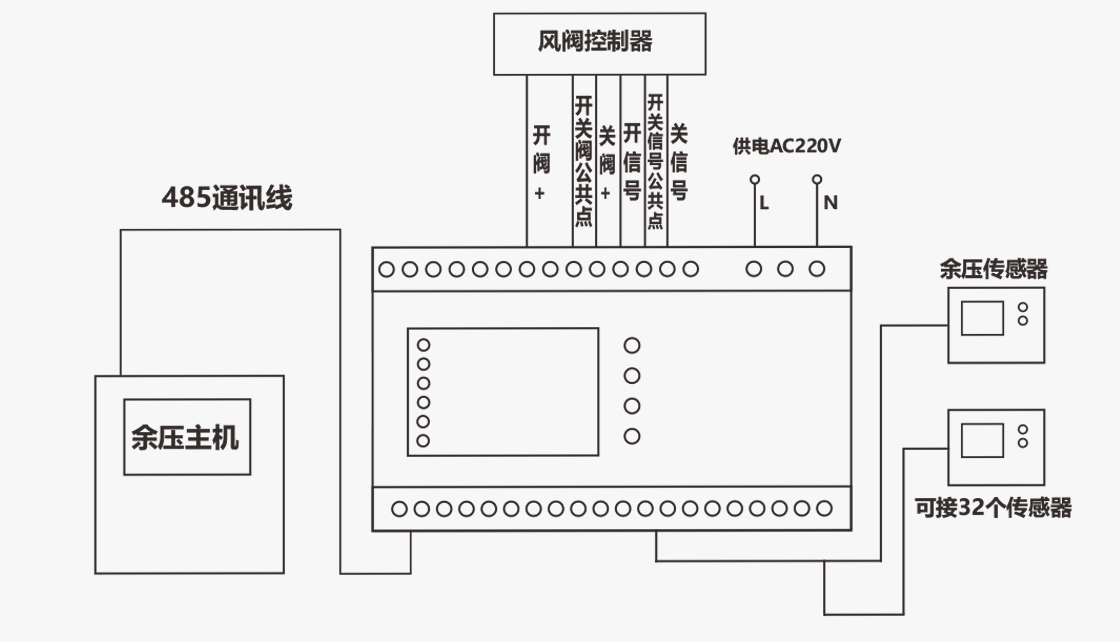

余压控制器(安装于风机控制箱中)能接收余压传感器压差值、及电动泄压阀开/关状态信号，并根据压差传感器设定的报警值，对电动泄压阀开启/关闭进行自动控制、并发出声光报警信号、故障信号同时有手动控制和自动控制可设定、通过RS485与监控主机联进行24小时实时监控。

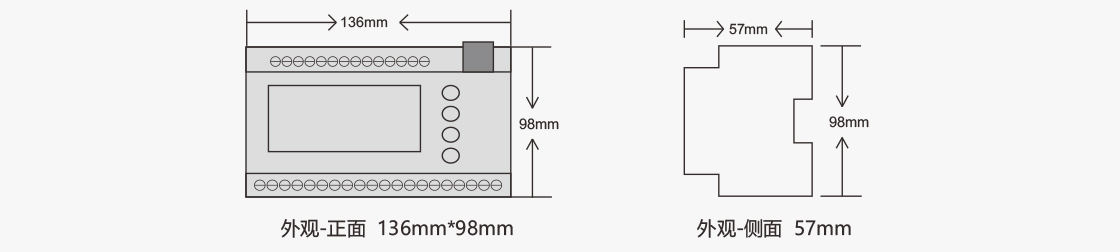

2.1余压控制器外形

2.2主要技术指标

2.2.1工作电源：220V，功耗< 48W

2.2.2环境条件：环境温度：0℃～＋40℃

存储温度：－40℃～＋75℃

相对湿度：5%～95%，无凝露

2.2.3报警设定值：25Pa～50pa，动作误差<±5%

2.2.4工作方式：AC220V

2.2.5安装方式：标准35mm导轨

3.1基本功能

3.1.1指示灯功能：在显示屏上有6个指示灯

电源指示灯：指示控制器的工作状态

故障指示灯：指示控制器有故障时点亮，无故障时熄灭。

报警指示灯：指示控制器处于报警状态时点亮，无报警即熄灭。

手动指示灯：指示控制器处于手动运行状态时点亮，不是手动运行状态熄灭。

启动指示灯：指示控制器开启灯亮,无开启灯灭。

联动指示灯：指示控制器接收到联动信号时点亮，无联动信号熄灭。

3.2操作说明

3.2.1显示及按键说明

(1)液晶显示

采用LCD进行数据显示，显示内容如下：

备注：设置选择菜单下长按设置键，可进入编程模式修改参数。

(2)按键说明

1设罝/退出

2.自检/上调

3.消音/开关

4.复位/移位

1.1手自动切换同时按、设置和自检键

1.2自动搜索同时按、设罝和复位

1.3按设罝键3s进入设罝第ー项、控制器地址：001

(1在闪时按自检键上调、按复位键移位、确认后按设置键并保存进入下ー项、长按直接退出编程模式。

1.4设置第二项传感器数量设置(002在闪时按自检键上调、按复位键移位、确认后按设置键并保存进入下ー项、长按直接退出)注意事项如配主机时这项不要去设置

1.5设罝第三项H报警 传感器报警值和解除报警值(050PA表示1号传感器报警值/下一格显示040PA表示报警解除值、0在闪时按自检键上调、按复位键移位、确认后按设置键并保存进入下ー项)

1.6设罝第四项MO模拟量或数字量输出(DO表示数字量控制输出,A0表示模拟量输出)确认后按设置键并保存退出

1.7,在手动状态下按消音键可以控制泄压阀打开或关闭。

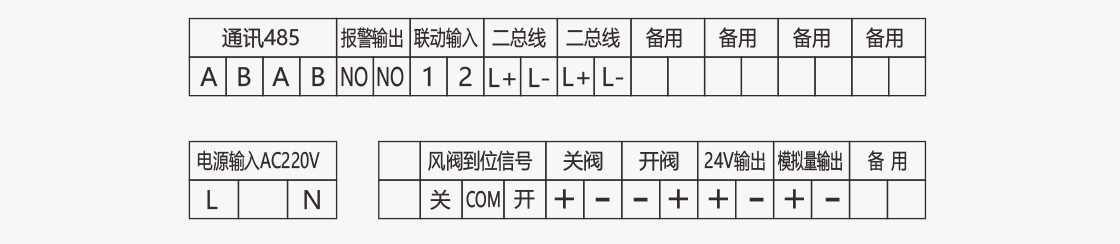

3.2.3端子定义
